海川電氣助磁同步磁阻電機驅動系統在水箱式拉絲機上的應用
背 景
隨著工業化在中國的不斷發展,在如今的線材加工中的拉絲機也越發的關鍵。尤其是在鋼絲、銅絲、塑料、竹筷、木材、電線電纜等行業中的使用也越發的廣泛。水箱式拉絲機是金屬線材生產的重要設備,主要是將金屬線材拉拔成各種規格的細絲。拉絲機主驅電機是拉絲機主要的耗能裝置,現有拉絲機配置的電機大多為IE2能效三相異步電機,依據《電動機能效限定值及能效等級》(GB18613-2020)標準要求,已經被列入淘汰電機范疇。且整體經濟運行區間窄,耗能大,在國家“雙碳”政策的形勢下,亟需改造升級。
設 備 簡 介
拉絲機我們可以根據其用途分為:金屬拉絲機、塑料拉絲機、竹木拉絲機等;以拉伸方式可分為直進式、水箱式等,以線徑粗細又可分為大拉機、中拉機、細拉機和微拉機等,都由拉絲伸線和收線兩部分組成。水箱式拉絲機(如圖1)是由多個拉拔頭組成的小型連續生產設備,通過逐級拉拔,并將拉拔頭置于水箱中,最后將鋼絲拉到所需的規格。特別適宜拉拔高中低碳鋼絲、鍍鋅鐵絲、胎圈鋼絲、膠管鋼絲、鎢、鉬、鈦等合金絲、鋼簾線及銅絲鋁絲等。
圖1 水箱式拉絲機結構示意圖
水箱式拉絲機工藝流程:

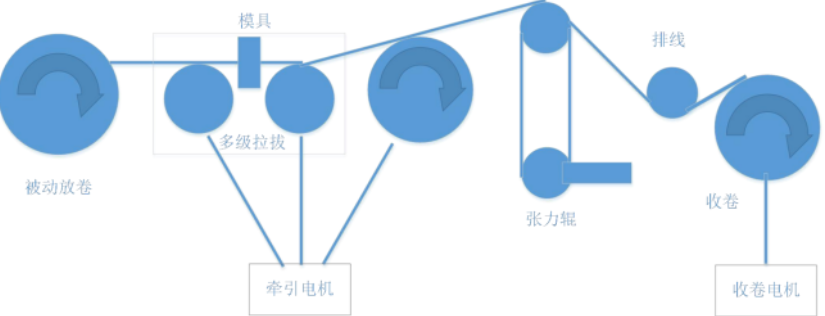

圖2 水箱式拉絲機工藝流程
工 況 簡 介
負載特性:
拉絲機通過拉模擠壓金屬材料,屬于恒轉矩負載。拉細絲速度快,負載轉矩小,拉粗絲速度慢,負載轉矩大。因此要求電機的調速范圍比較寬,一般需要2倍左右擴速范圍。且需要電機在較寬的速度范圍及負載轉矩范圍內保持高效率輸出。
速度特性:
拉絲機主驅電機工作過程中要求良好的速度,保證線材的均勻性。主驅動電機和各輔機需要速度同步,因此需要電機具有較好的同步性。
起動特性:
拉絲機啟動時拉模處阻力比較大,因此要求電機需要有較好的啟動能力。
動力配置:
常用動力配置采用三相異步電機+變頻器方案,電機能效低,高效區間窄,經常運行在低效區域,綜合用電經濟性差。且有轉差,負載轉矩波動容易造成速度的波動,速度同步性和穩定性較差,轉矩剛性較差。
海川電氣方案

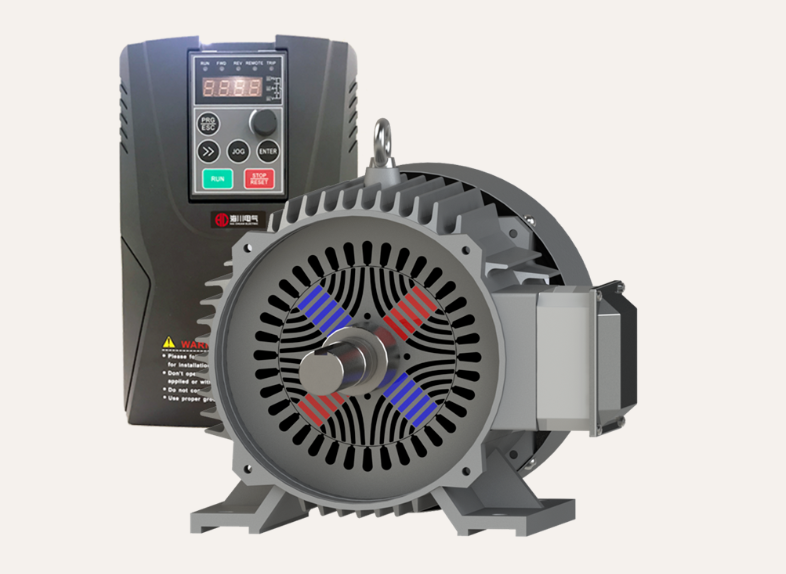

海川電氣助磁同步磁阻電機驅動系統是一種采用鐵氧體輔助勵磁,以磁阻轉矩為主要轉矩來源的變頻調速同步電機驅動系統。電機采用標準的異步電機外形,可實現無縫替換,配套高性能驅動器,采用磁阻電機專用底層驅動控制算法,可實現寬運行范圍的高效運行,是一種優秀的工業傳動系統解決方案。
高能效:
轉子無損耗,效率高,高效區間寬,綜合運行經濟性好。
高功率因數:
永磁體輔助勵磁,無功小,功率因數高。
速度同步:
速度同步無轉差,恒轉矩特性,剛性好,具有較好的啟動能力和動態響應能力。
高可靠:
鐵氧體永磁材料勵磁,無高溫退磁風險。
高經濟性:
電機無稀土永磁材料,高牌號硅鋼片等昂貴原材料,驅動器采用傳動變頻器硬件架構,一種高性?xún)r(jià)比的IE5能效電機驅動解決方案,經濟性好。
電 機

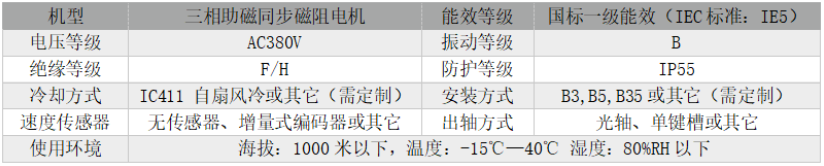

HCM5系列助磁同步磁阻電動機,能效符合國標一級能效要求(IEC標準:IE5),具有效率高,調速范圍寬,高效區間寬,速度穩定,啟動能力強,噪聲振動低等特點。電機內部不含稀土永磁材料,無高溫退磁風險。采用標準中小異步電動機機殼,可用于驅動各種通用機械設備,滿足各種工業自動化領域設備驅動需求。
驅 動 器

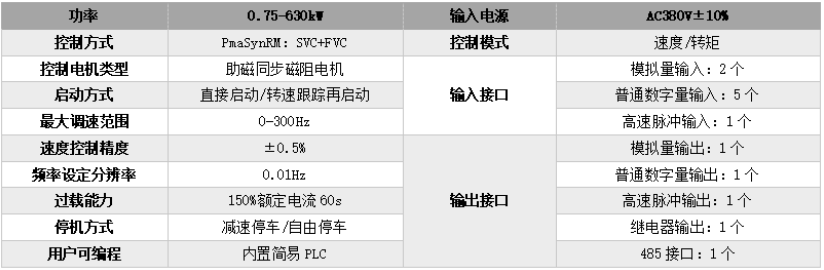

HCD-G6系列變頻驅動器是助磁同步磁阻電機專用變頻器,具有良好的動態特性和過載能力。支持FVC和SVC矢量控制,速度和轉矩控制模式,內置Modbus通訊,支持CAN通訊,全速度段轉速跟蹤啟動能力,具良好的起動能力、過載能力、擴速能力。
應 用 案 例

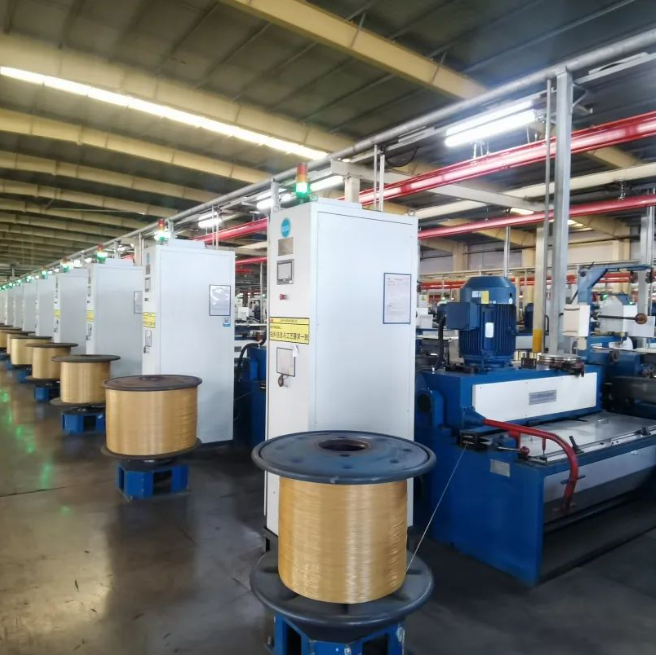

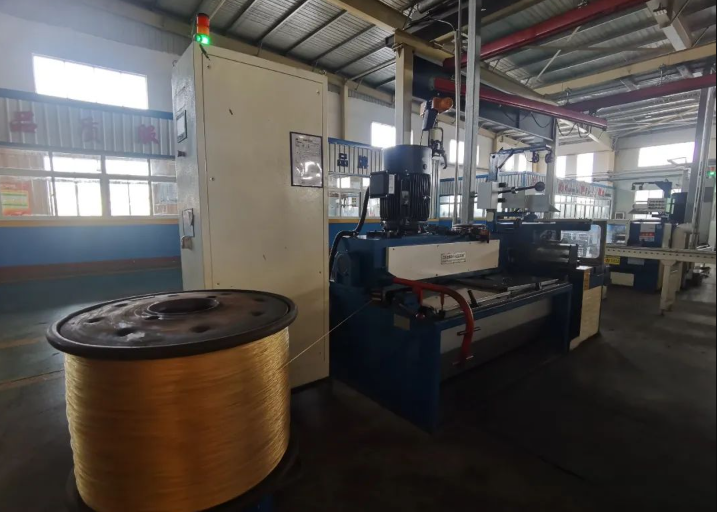

鋼簾線工廠電機改造
原方案:
Y2-180L-4 22kW-1475rpm異步電機IE2能效 變頻驅動;
現方案:
海川HCM5同步磁阻電機驅動系統 IE5能效 變頻驅動。

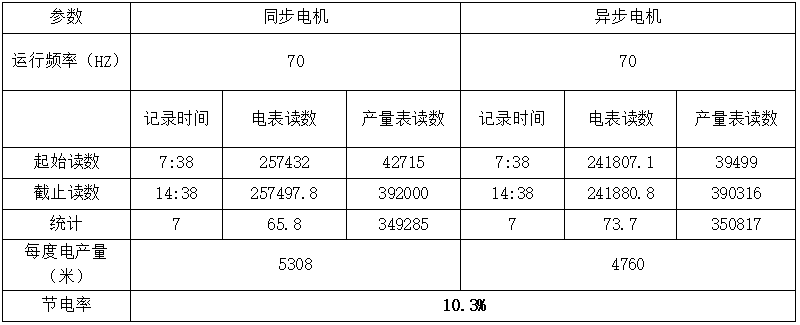

應 用 效 果

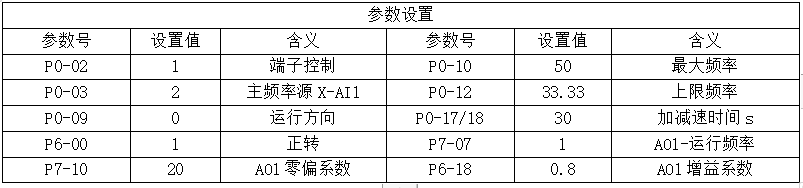

參 數 設 置
現場的控制應用如下:0-10V的模擬量調速;4~20mA的模擬量速度反饋,遠程啟??刂啤?/p>
